PosVim軟件包含可靠性預計、可靠性建模/框圖、FMEA、FTA等50多個功能模塊，覆蓋可靠性、維修性、保障性、安全性、測試性等特性的設計、分析項目。其中，可靠性預計、可靠性分配、降額設計分析、FMEA、維修性預計、維修性分配、測試性預計、測試性分配等功能模塊需要依賴于產品結構樹，即需要先創建產品結構樹方可進行操作。PosVim軟件各功能模塊與產品結構樹依賴關系入表2-1。

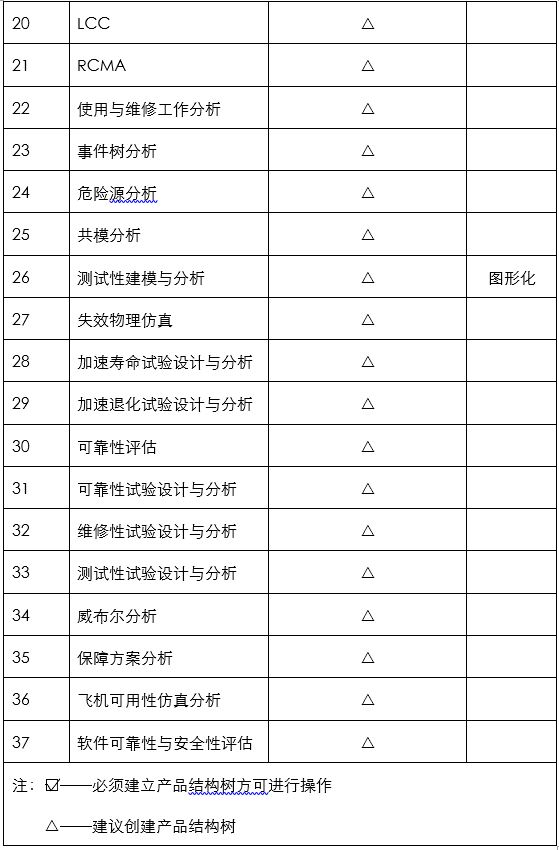

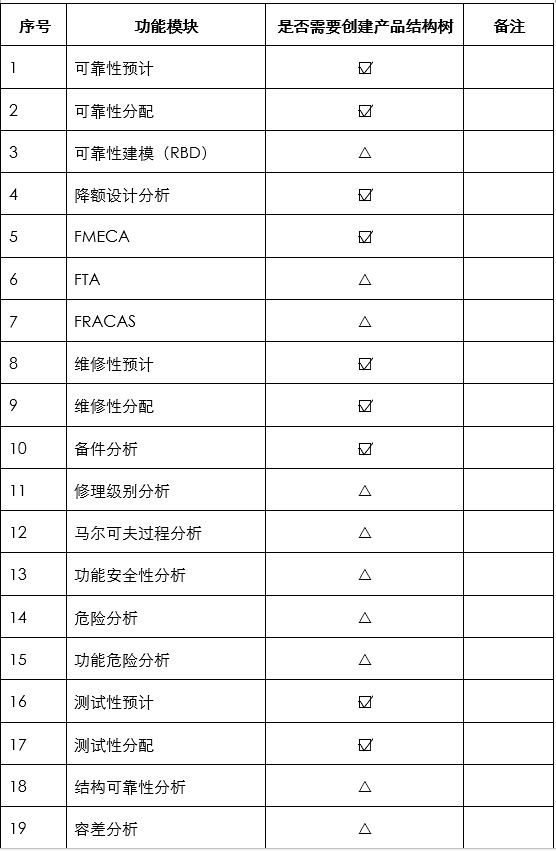

表2-1 各軟件模塊與產品結構樹依賴關系
PosVim軟件提供兩種方式創建產品組成結構信息。一種是手工逐個節點添加方式創建產品結構樹；一種是通過excel模板文件導入。
PosVim軟件的所有樣本數據、模板文件，都默認存放在：
PosVim軟件安裝目錄下“\Template\”文件夾下。

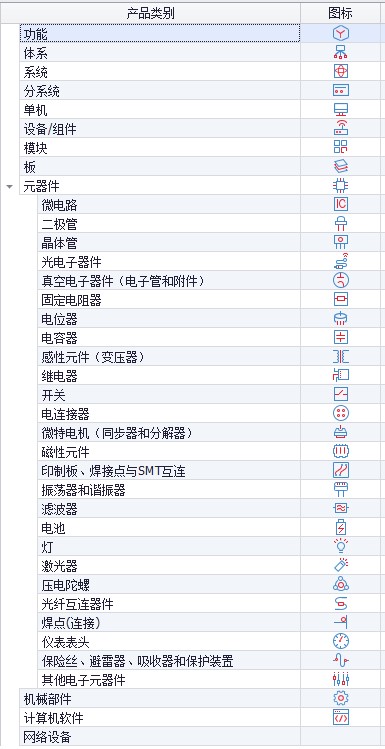

PosVim軟件支持的節點類型包括體系、系統、分系統、單機、設備、模塊、板、器件等類型。
圖2-7 產品樹節點類型
2.5.1 產品結構樹組成

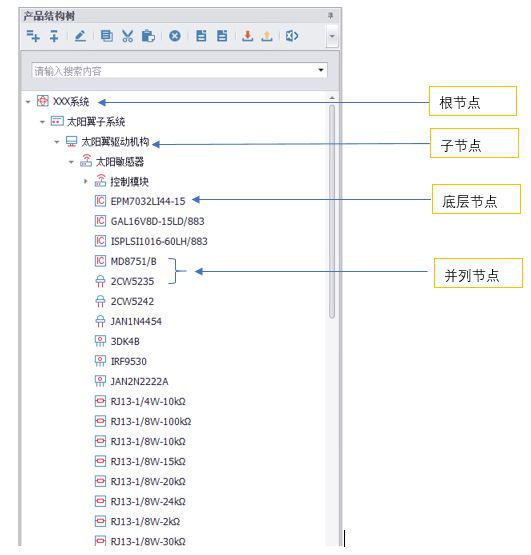

PosVim采用樹形、分層結構創建產品結構樹，以表征產品的層次關系、組成結構關系。產品結構樹構成包括根節點、子節點、底層節點（一般最底層為元器件、零件）、并列節點。
圖 2-8 產品結構樹
2.5.2 產品結構樹創建操作選項
PosVim提供的產品結構樹常用操作選項包括添加子節點、添加并列節點、編輯節點、復制、粘貼、刪除節點。
2.5.3 手工創建產品結構樹
PosVim軟件提供手工方式創建產品結構樹，可根據產品的組成結構，逐層、逐個節點建立產品結構樹。
手工創建產品結構樹時，需要先創建一個根節點，然后逐層往下添加子節點、并列節點，直至最底層節點。
手工創建產品結構樹根節點示例：
步驟1：新建一個項目（參考2.1節創建），項目名稱為“我的第一個項目”（名稱可自定義）。然后打開項目。

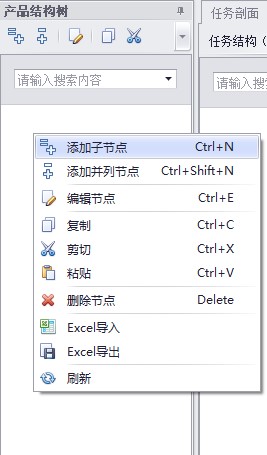

步驟2：在軟件主界面左邊的“產品結構樹”窗口的空白處，點擊右鍵并選擇彈出菜單的“添加子節點”選項，或者直接點擊界面上方的
圖標，添加一個子節點，作為根節點，如圖2-8所示。

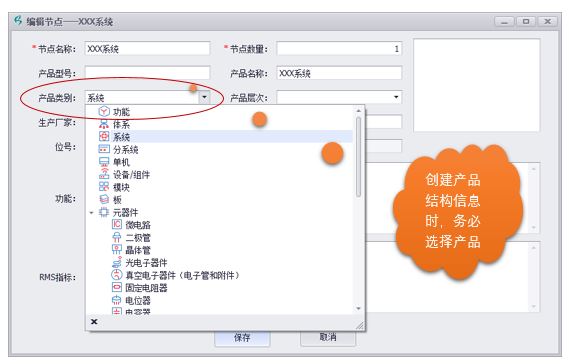

步驟3：在彈出的“編輯節點”信息窗口中輸入節點名稱等基本信息。例如，在節點名稱欄輸入“XXX系統”，節點類型在下拉列表中選擇“系統”。至此，創建根節點成功。如圖2-9所示。
注：需要注意的是，創建節點時，切記要選擇節點的類型（PosVim的產品類型分為系統、分系統、設備、模塊、板、元器件、機械部件、計算機軟件等），否則系統默認認為該節點是組件/模塊，后面開展可靠性預計時，無法使用GJB299C、SR332等標準進行可靠性預計。
圖2-9 增加節點
圖2-10 創建根節點
添加子節點并錄入信息示例：
假設我們已經按照添加根節點的操作，添加了名為“XXX系統”的根節點。假設我們分析的對象為“XXX系統”，根節點“XXX系統”下又包含模塊A、模塊B兩個模塊。其中，模塊A和模塊B下面包含有多個元器件。錄入根節點“XXX系統”的子節點信息的操作步驟為：

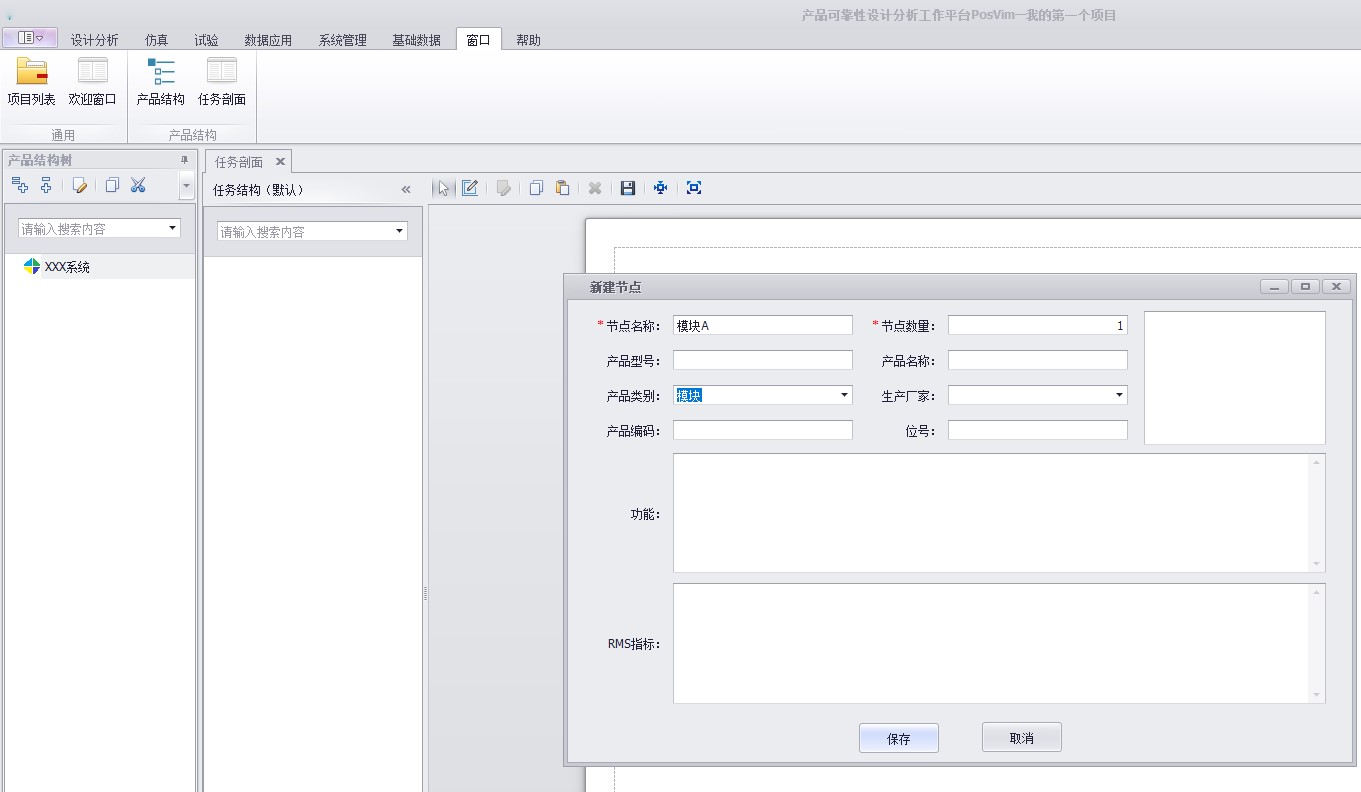

步驟1： 首先，在根節點“XXX系統”下面增加名為“模塊A”的子節點。操作方式為：點擊根節點“XXX系統”，然后點擊右鍵菜單選擇【添加子節點】或者直接點擊界面上方的 圖標，添加一個子節點。輸入節點信息“模塊A”，節點類型選擇“模塊”。如圖2-11所示。
步驟2：在創建的“模塊A”節點下面，再添加屬于模塊A的元器件。創建方法是：

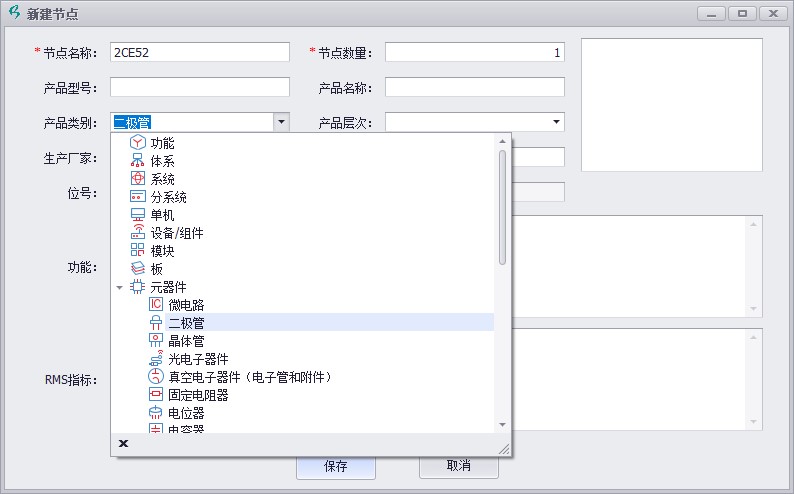

選擇“模塊A”節點，點擊右鍵在彈出菜單選擇【添加子節點】或者直接點擊界面上方的 圖標進行添加子節點。輸入子節點信息“2CE52”（名稱可自定義），類型選擇“二極管”。如圖2-12所示。
采用同樣的方法，選中“模塊A”節點，分別再添加子節點“EPM703”、“RJ45-01”，類型分別選擇“微電路”、“固定電阻器”。若有需要，可繼續使用相同方法添加更多的元器件到模塊A下。

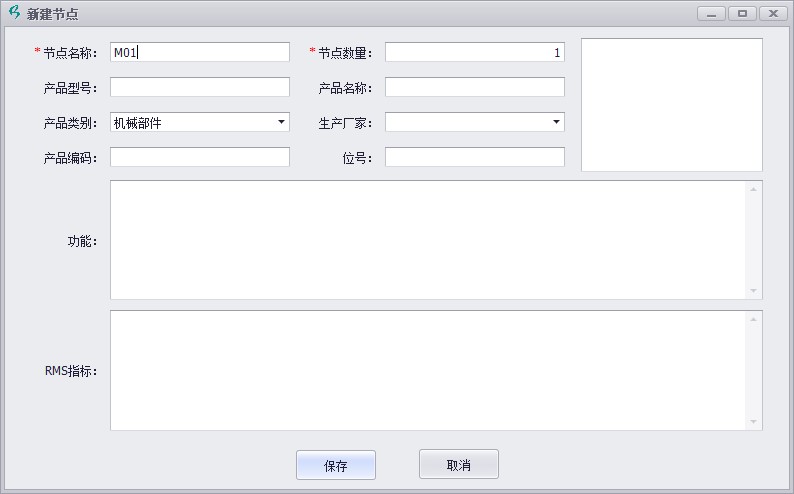

步驟3：采用同樣的方法，創建與模塊A并列的模塊B節點，模塊B下面有元器件電阻“RJ4501”、“RJ4502”和機械件“M01”。元器件電阻“RJ4501”、“RJ4502”的添加方式參考步驟2。添加機械件“M01”時，節點類型選擇“機械部件”即可。如圖2-13所示。
圖2-11 添加“模塊A”節點
圖2-12 添加模塊A的元器件節點
圖2-13 添加模塊B的機械部件M01
2.5.4 通過EXCEL格式文件導入創建產品結構樹

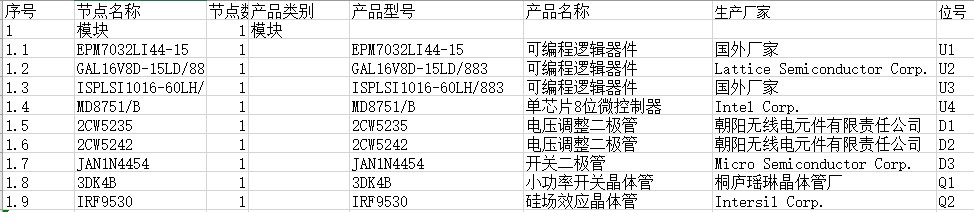

除了上面通過手工逐個添加產品的組成節點信息外，PosVim提供通過Excel文件導入產品信息。導入excel格式文件時，Excel文件格式要符合PosVim提供的模板要求，模板文件可在PosVim安裝目錄下“\Template\SysTree.xls”找到。導入的Excel文件格式如下圖所示。該EXCEL文件格式可定制、調整。
注意：通過EXCEL格式文件導入方式創建產品結構樹時，必須已有根節點，即產品結構樹已經包含了一個根節點。若沒有根節點，可參考2.5.2節手工創建一個根節點。
操作步驟
步驟1：按照PosVim提供的模板格式（見PosVim安裝目錄下“\Template\SysTree.xls”），創建excel文件。切記檢查格式是否符合?。?！
步驟2：假設要在“XXX系統”的模塊A（可以是其他模塊）下導入excel文件的元器件，操作方法是：

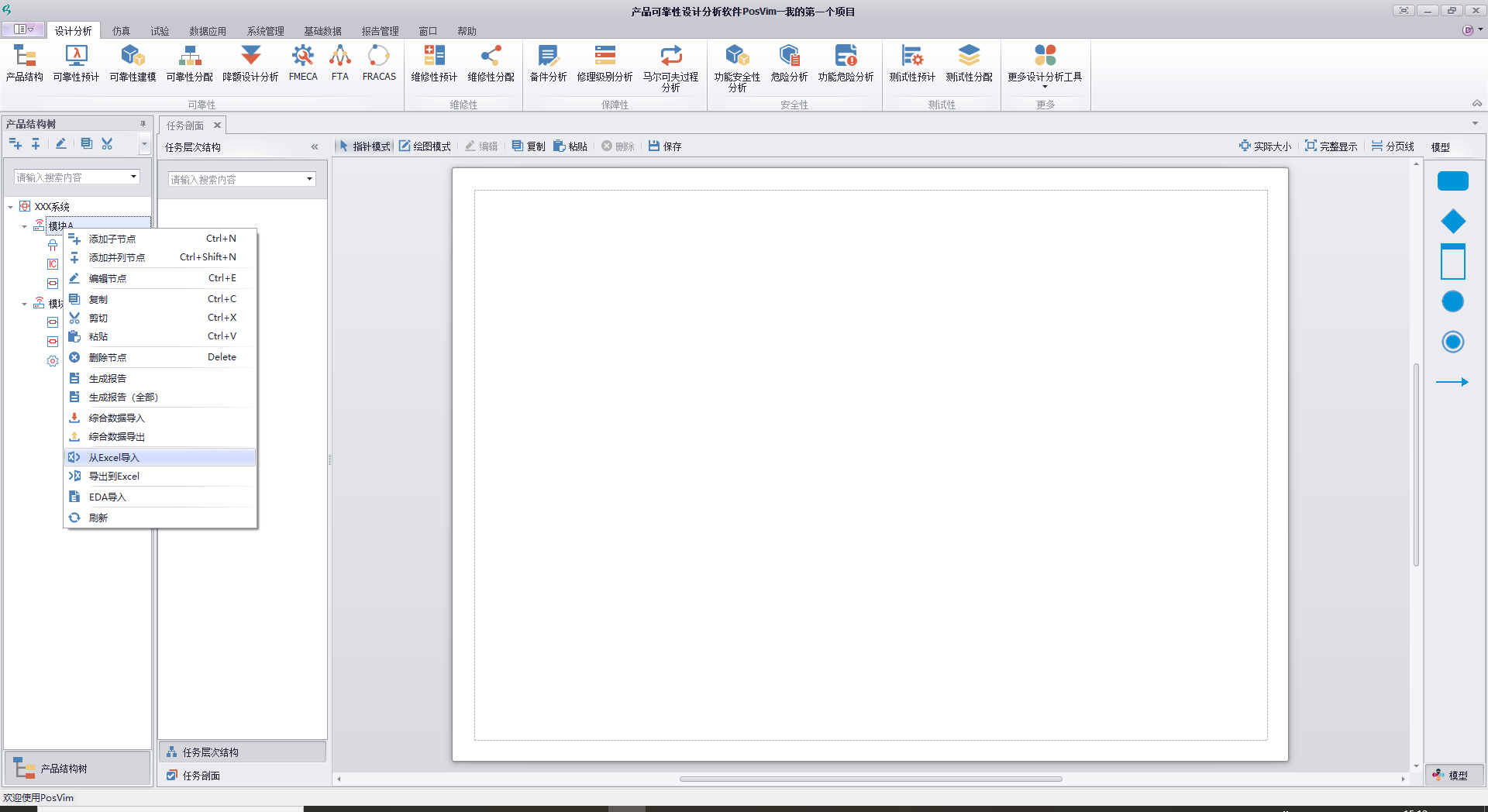

2a：選中“模塊A”，然后點擊右鍵并選擇右鍵菜單“excel導入”，打開導入編輯界面。
2b：在excel導入編輯界面，選擇瀏覽按鈕，并選擇所需導入的excel文件。這里我們假設導入PosVim的模板文件SysTree.xls中的元器件到模塊A中。找到PosVim安裝目錄下“\Template\SysTree.xls”，并選中。

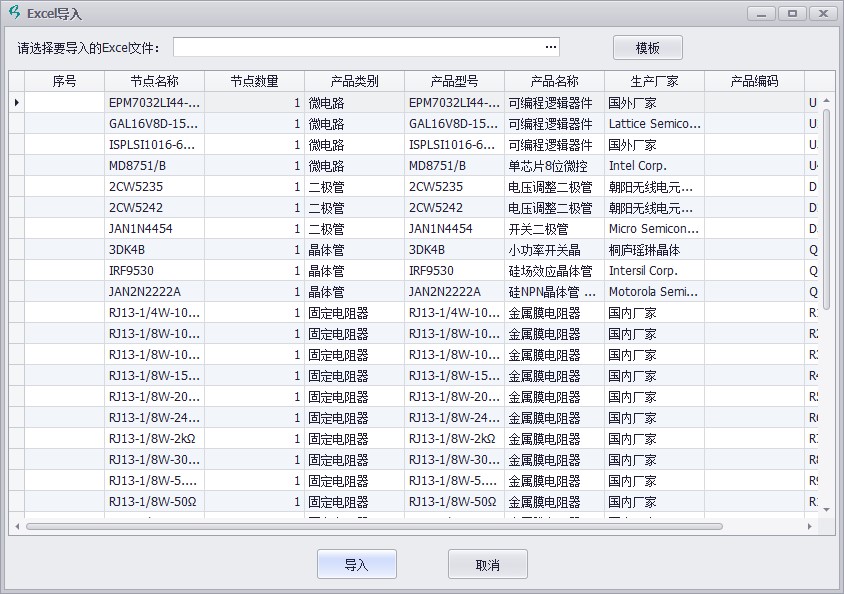

2c：點擊導入按鈕，即可將excel文件中的元器件導入到模塊A中。如圖2-14所示。
圖2-13 添加模塊B的機械部件M01
圖2-14 添加模塊B的機械部件M01
2.5.5 其他操作與說明
2.5.5.1 產品類型說明

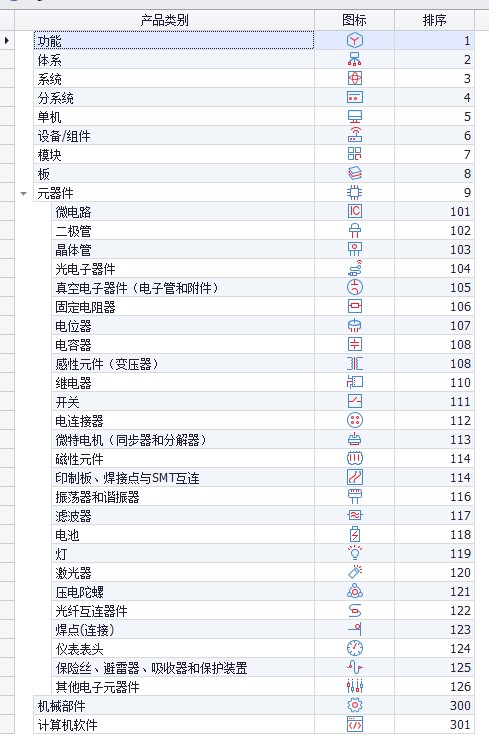

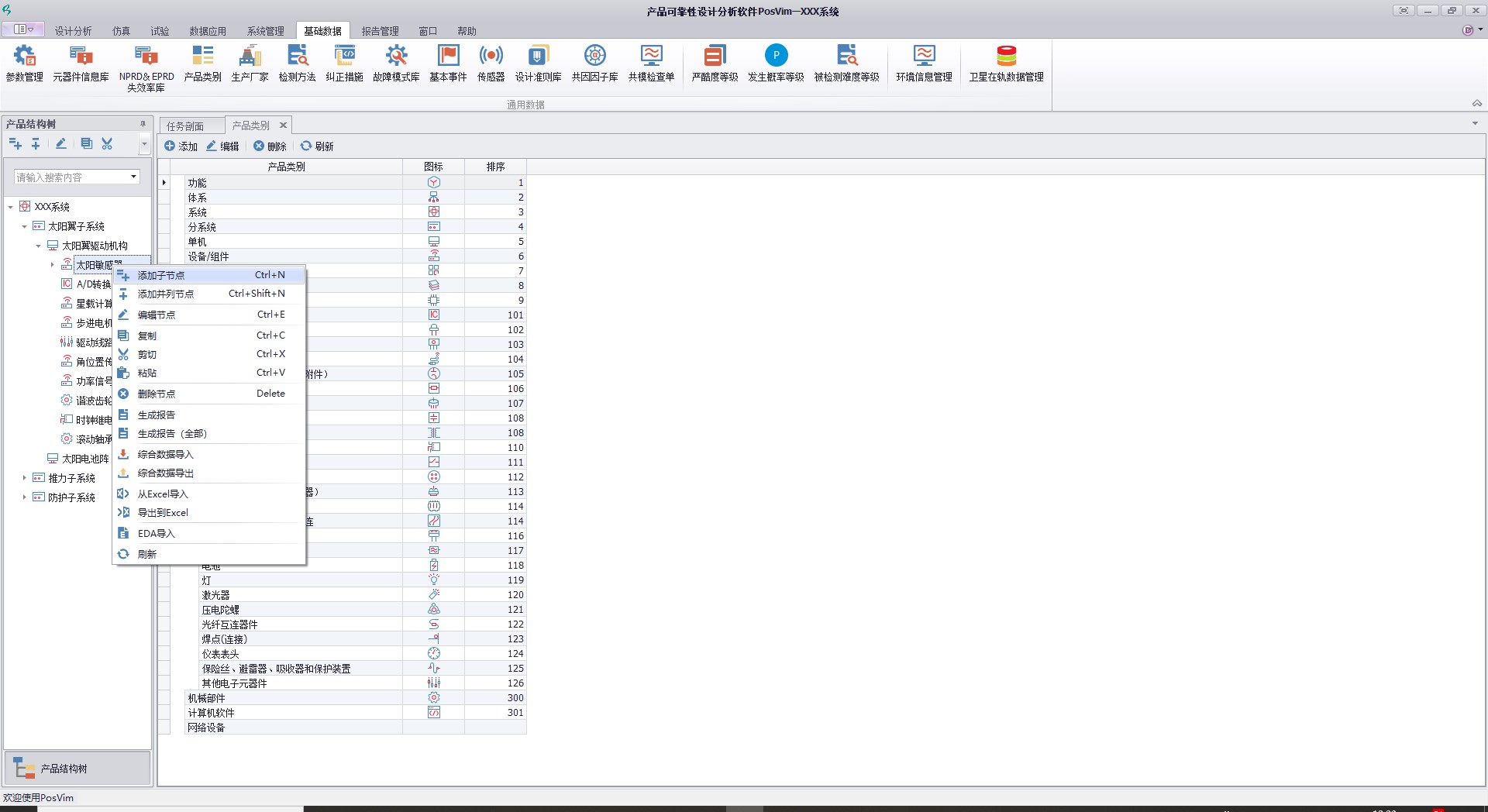

在創建產品結構樹時，切記要選擇節點的產品類別，否則可靠性預計過程中可能由于無法識別節點類型而不能預計。PosVim的產品類別如下圖所示。
圖2-15 產品類別
2.5.5.2 產品結構信息的復制粘貼
在創建產品結構樹時，PosVim支持復制產品結構樹的任一節點、任意層次的子樹，并粘貼到新的產品結構樹節點下。操作方法是：
復制：選中希望復制的節點或者子樹，點擊產品結構樹窗體上方工具欄的
圖標或者右鍵選擇“復制”或者使用快捷鍵“CTRL+C”，即可復制。
粘貼：選中希望粘貼節點信息的節點，點擊工具欄的
圖標，或者右鍵選擇“粘貼”或者使用快捷鍵“CTRL+V”，即可完成粘貼。
